Plotting keterangan elevasi dari Excel ke AutoCAD

Plotting keterangan elevasi dari Excel ke AutoCAD

Posted by Aga Yuditra

sumber :http://agayuditra.blogspot.com/2014/09/plotting-text-dari-excel-ke-autocad.html

Melanjutkan tutorial Cara Import / Plotting Koordinat dari Excel ke dalam AutoCAD , ada beberapa pengunjung yang request untuk dibuatkan tutorial cara menambahkan keterangan teks elevasi ataupun nomer titik dari excel ke dalam AutoCAD.

Rumus yang digunakan masih sama dengan rumus yang digunakan untuk plotting titik koordinat. yaitu menggunakan CONCATENATE

Untuk dasar dan logika menggunakan rumus Concatenate silahkan buka link ini.

Pastikan setingan regional komputer anda menggunakan English (US)

Langsung aja aga berikan contoh kasus. Ada data koordinat XYZ dan nomer titik di bawah ini.

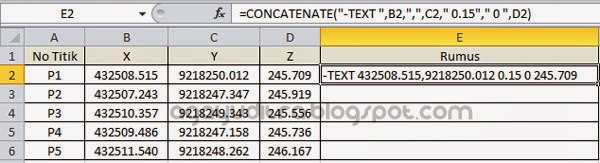

Buatlah kolom disebelah kolom elevasi. Yang berisi rumus Concatenate.

Rumus yang digunakan :

=CONCATENATE("-TEXT ",B2,",",C2," 0.15"," 0 ",D2)

keterangan :

-TEXT = Perintah Text pada autocad

B2 = nilai X

C2 = nilai Y

0.15 = tinggi text

0 = sudut penulisan text

D2 = nilai Z

Perhatikan tanda petik, spasi, koma, karena semua itu berpengaruh terhadap rumus. Jika ada yang terlewat salah satu tidak akan berhasil.

Rumus di atas digunakan untuk plotting elevasi, namun jika anda ingin plotting nomer titik, anda bisa mengganti D2 menjadi A2 (alamat cell nomer titik).

Untuk cara plotting, silahkan ikuti langkah berikut ini.

1. Select/ blok semua rumus.

2. Kemudian "copy" atau ctrl+c

3. Buka AutoCAD, kemudian arahkan cursur ke Command Line. Klik kanan - paste pada command line.

4. Text akan muncul.

Demikian tutorial cara plotting text berdasarkan koordinat dari excel ke autocad. Semoga Bermanfaat.
